一、 偏心半气动球阀的概述

PQ系列气动球阀产品是通过偏心轴的转动，带动固定在其上的球冠转动，以控制阀门的启闭。它结构紧凑，流通能力大，不易堵卡，以及有效的密封使它不但可以更具优势地替代闸阀和蝶阀，而冶金、电力、市政、给排水及污水处理管路系统中。

二、 偏心半球阀的特点

1、 偏心动作，转矩小，启闭灵活

2、 适用于开关及调节控制场合

3、 开启后，流道完全畅通，水头损失接近于零，可节约大量能源。

4、 利用偏心楔紧原理，提高了密封的可靠性。

5、 偏心半球阀在开启后，偏心轴与球冠藏于阀体内而不被冲刷；由于偏心作用，在关闭过程中，只有在一刻球冠才靠向阀座，不形成摩擦。

6、 启闭迅速，偏心曲轴旋转90度即可实现启闭。

7、 直通流道，坚固的偏心曲轴使之在高流速工况下无振动。

8、 球冠采用优质的不锈钢制作，偏心避免球冠与阀座的磨损，因而寿命长。

9、 所有阀体球铁表面以粉体环氧树脂涂装，防腐性能优，符合《生活饮用水卫生监督管理办法》的规定。

10、 上端盖端口符合ISO5211标准，便于执行机构的安装。

11、 安装高度小，比闸阀的高度减少一半左右。

三、 技术数据

尺寸范围：DN50-DN1200

压力等级：1.0Mpa   1.6 Mpa

温度范围：-10℃-80℃（NBR），-10℃-135℃（EPDM），-29℃-150℃（F），-29℃-425℃（H）

法兰连接标准：GB/T17241.6(球铁)，GB/T9113.1（铸钢）

试验标准：GB/T 13927

其它类型压力等级，口径，材料请向工厂咨询

四、 适用工况

适用于清水、原水、煤气、天然气、油系统中。

适用于泵输送系统的阀门，如加压系统，消防系统，循环冷却水系统，中央空调系统。

适用于自来水系统，市政系统，污水处理系统，灌溉系统等。

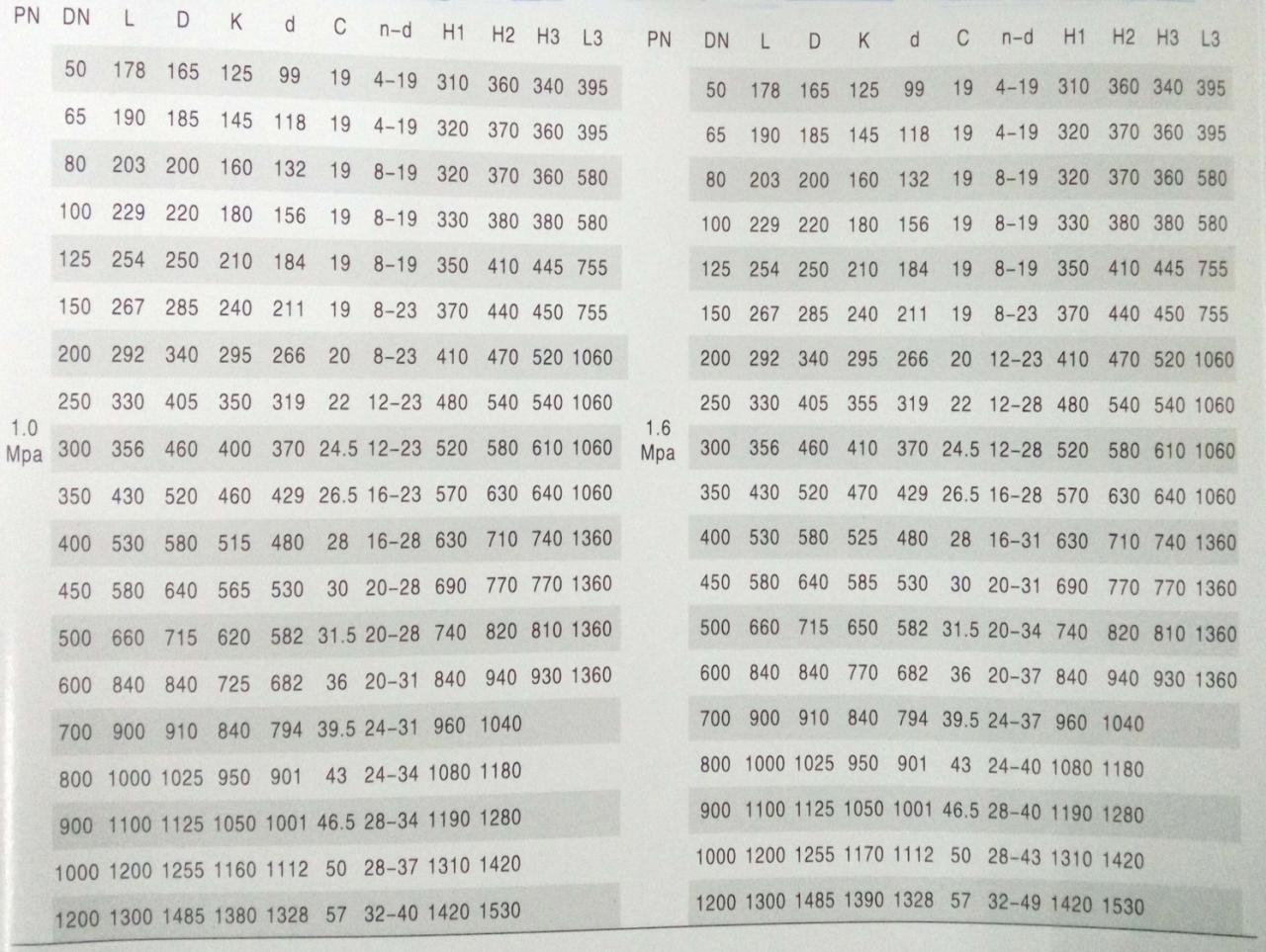

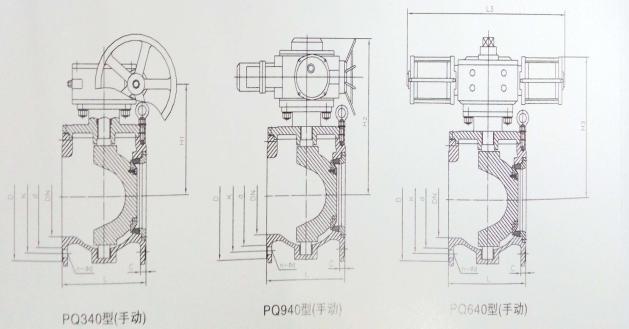

五、偏心半气动球阀的外形尺寸图
