气动蝶阀是工业设备中常见的阀门，其中的气动蝶阀是工业管路系统中较为常见的阀门之一，具有开关切断、比例调节、紧急切断的作用，且开关迅速，构造简单，易维护，在低压大中口径管道上的使用越来越多!但由于气动蝶阀的连接方式多样，结构形式也都不尽相司，导致很多人在选择气动蝶阀型号时，常常拿握不定，为减少出现这样的情況，下面小编给大家介绍一下气动蝶阀型号是怎么编制的？相信大家看完之后会对相关方面的内容有所了解的。

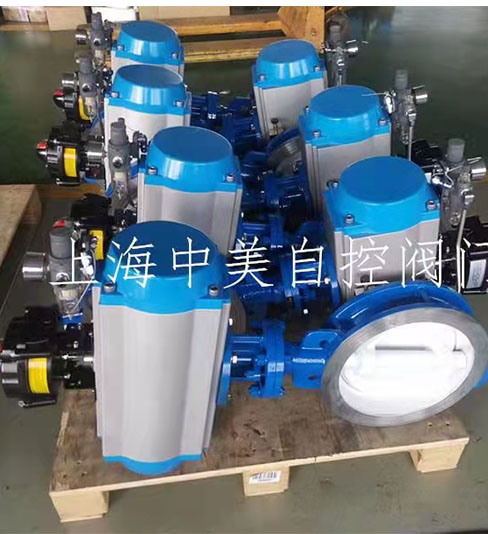

先来看看相关产品的详细情况：

气动蝶阀型号编制说明包含对蝶阀附加条件的增加、连接方式的不同、传动方式的升级、结构形式的改変、压カ的高低以及耐温耐压耐磨材质的要求等多方面进行解释，希维对大家在选型的时候有所帮助。

气动蝶阀型号的表示：

气动蝶阀代号：BD保温蝶、SD申缩、TLD脱硫蝶阀、DKS快速蝶、FDBD方形百叶蝶。

蝶编制代号：D表示的是蝶阀。

传动形式代号：手动、3表示的是轮传动、6表示的是气动传动、7表示的是液动、9表示的是电动。

连接方式代号：4法兰式、6焊接、7对夹式。

结构形式代号：1表示的是中线型、2表示的是双偏心、3表示的是三偏心、4表示的是変偏心、5表示的是单偏心。

密封材料代号：H不锈钢、X胶、F聚四氟乙烯、FX复合橡胶、M蒙尔合金、Y硬质合金、W体直接加工。

压力等級代号：10＝PN1.0Mpa、16＝PN1.6、25＝PN2.5、40＝PN4.0、PN是国内压力的代号，MPA是压力的单位，一公斤等于0.1Mpa。

Class150LB＝1.6mpa、300LB＝2.5-4.0mpa、Classa是美制美标代号，LB是美标磅級单位。

阀体材质代号：C钢、P不钢304、R不锈316、AL特种合全钢、Z铸铁、Q球墨铸铁、N尼龙。

以上为常见的气动蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。现在大家了解气动蝶阀的型号是怎么编制的了吗？希望小编今天介绍的内容能够帮到大家，如果还有问题可以咨询网站的专业顾问或拔打电话021-66368888。
