良好的保温保冷特性 |
|
有效降低管路中介质热量损失 |
|
体积小、重量轻、无外漏 |
|
输送常温下会凝固的高粘度介质 |
|
-
一、保温气动球阀概述

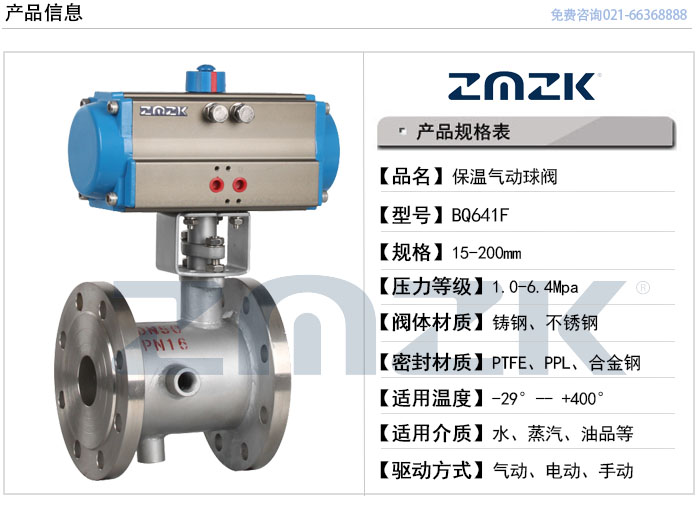

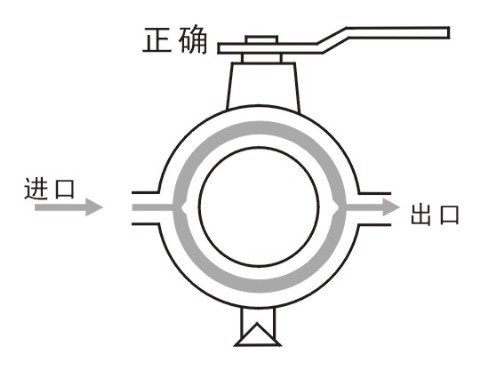

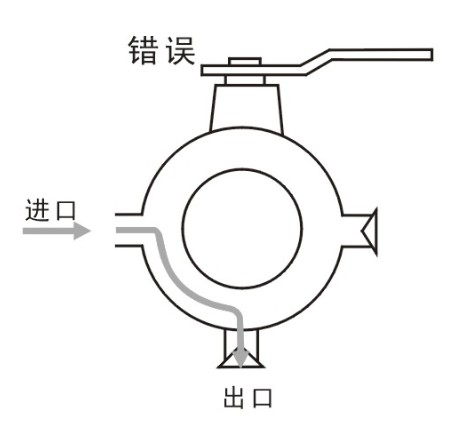

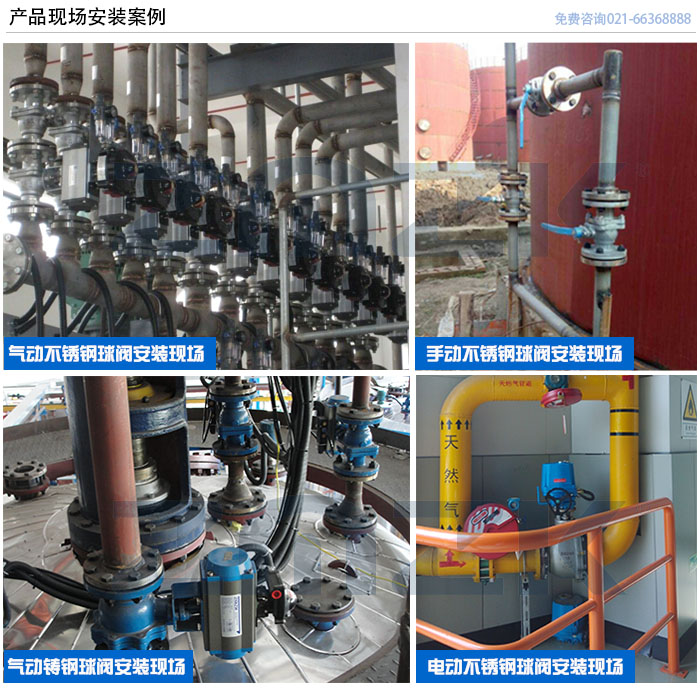

BQ641F气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
-
一、气动保温球阀技术规范
设计标准
ASME B 16.34 GB/T12224
结构长度
ASME B 16.10 GB/T12221
连接法兰
ASME B 16.5、JB/T 79

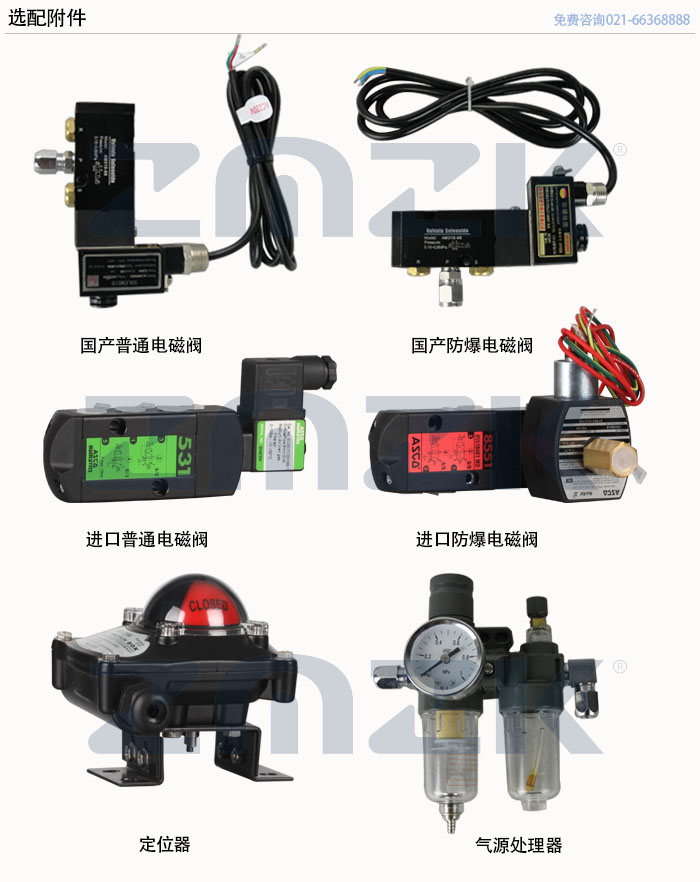

驱动方式
手动、电动、气动
试验和检验
JB/T9092 API 598
适用介质
重油、胶类等易凝固介质
二、气动保温球阀主要零件材料
序号
零件名称
材质
C
P
R
1
夹套
25
SUS304
SUS304
2
阀座
WCB
SUS304
SUS316
3
阀体
25
SUS304
SUS316
4
密封圈
RPTFE、PTFE、对位聚苯
5
球体
SUS304
SUS304
SUS316
6
阀杆
1Cr13
SUS304
SUS316
7
填料
柔性石墨 、RPTFE、PTFE
8
填料压盖
WCB
SUS304
SUS316
三、气动保温球阀的外形尺寸图
BQ41F-16(系列1)(国标尺寸)
公称通径DN(mm) 尺寸(mm) 配应法兰(inch) L D K d C Z-φd 15 108 135 100 78 16 Z-φ18 DN32 20 117 145 110 85 16 Z-φ18 DN40 25 127 160 125 100 16 Z-φ18 DN50 32 140 180 145 120 18 Z-φ18 DN65 40 165 180 145 120 18 Z-φ18 DN65 50 178 195 160 135 19 Z-φ18 DN80 65 203 245 210 185 21 Z-φ18 DN125 80 229 280 240 210 23 Z-φ23 DN150 100 254 335 295 265 24 Z-φ23 DN200 125 267 335 295 265 24 Z-φ23 DN200 150 292 405 355 320 28 Z-φ25 DN250 200 330 520 470 435 32 Z-φ25 DN350
