Q644/5F三通法兰球阀
T型、L型规格型号齐全
执行器缸体经过硬质氧化处理,更耐用
耐磨耐腐蚀,使用寿命长
操作简单方便
  • 产品概述
  • 技术参数
  • 车间实拍
  • 安装案例

  • 三通法兰球阀型号规格

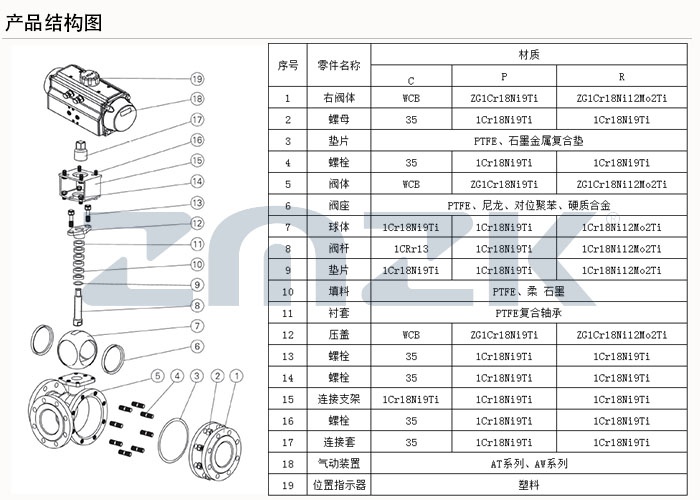

    三通法兰球阀结构图

    三通球阀介质流向图

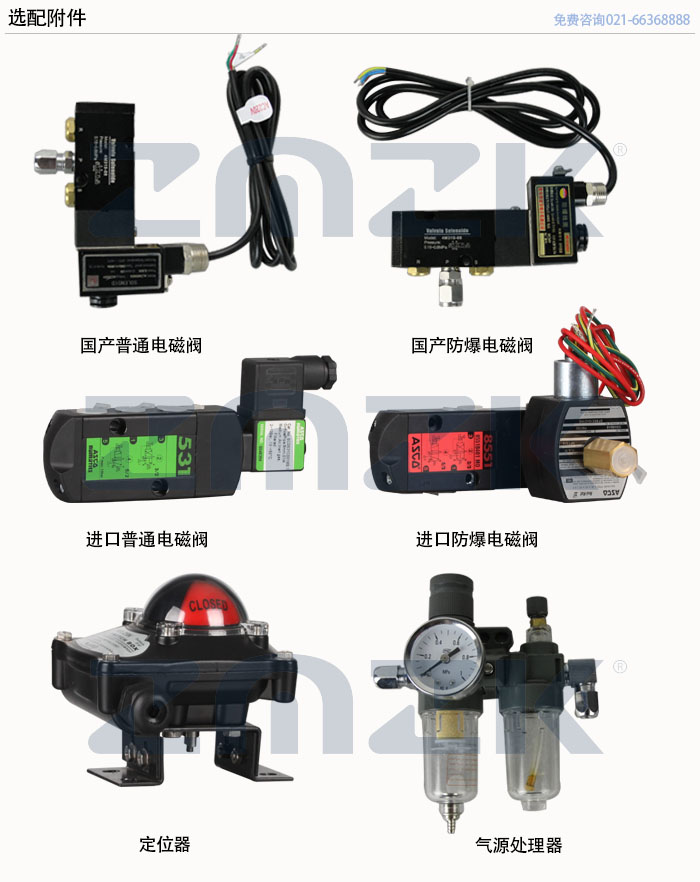

    球阀选配附件

    上海中美阀门球阀外包装图

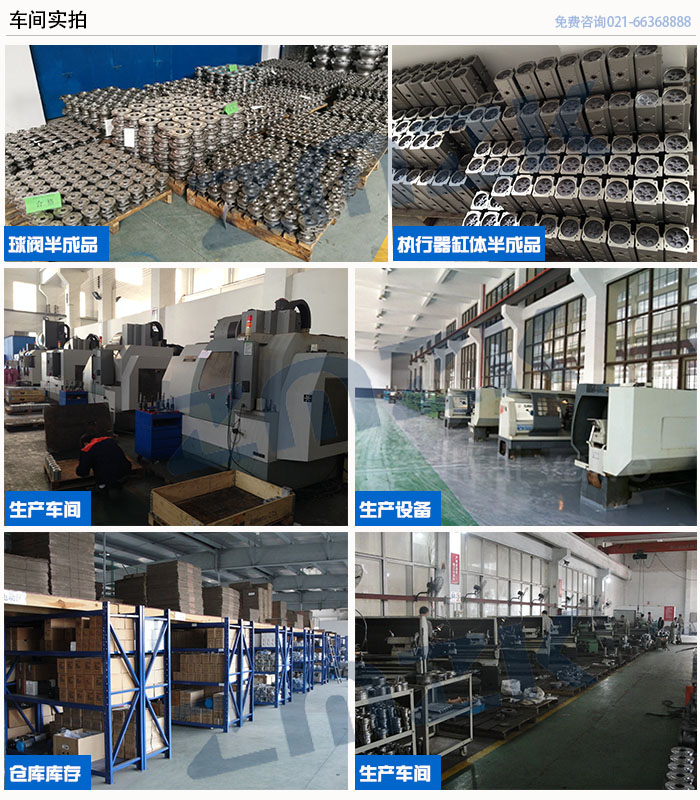

    上海中美阀门车间实拍

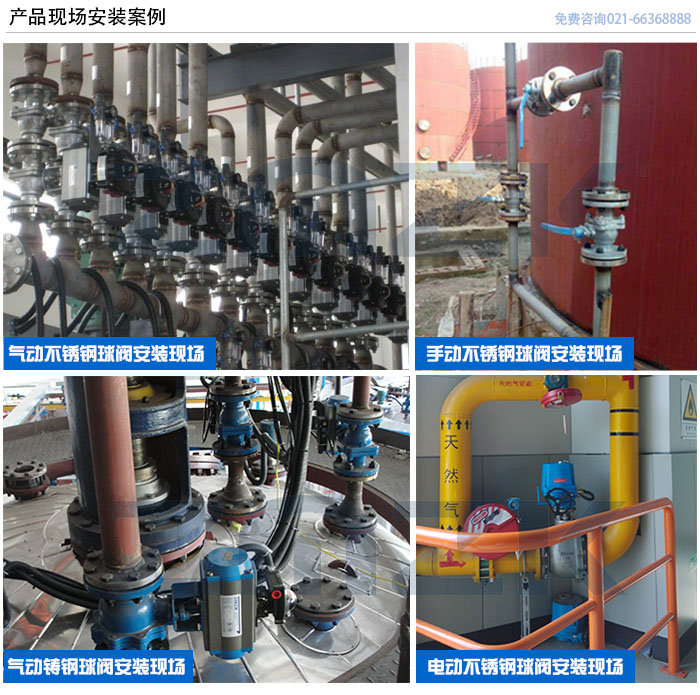

    上海中美阀门球阀安装现场

    一、法兰三通气动球阀概述:

    法兰三通气动球阀是由双(单)作用气动活塞式执行器和三通球阀组成。其阀体分为L型和T型。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力等工业部门。



    产品名称

    法兰三通气动球阀

    产品型号

    Q644/5F

    产品口径

    15-100MM

    产品压力

    1.0Mpa-4.0 Mpa

    阀体材质

    铸钢,不锈钢304316316L

    阀板材质

    铸钢,不锈钢304316316L

    驱动方式

    手动气动电动



    二、法兰三通气动球阀的主要特点:

    1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
    2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
    3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
    4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
    5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或

    混合流体。







    三、气动执行器的主要参数:



    气动执行器

    ZMA系列,ZMG系列单双作用气动执行器

    供气压力

    0.4-0.8MPA

    气源接口

    G1/4"G1/8"G3/8"G1/2"

    作用形式

    单作用气动执行器,双作用气动执行器

    可配附件

    电磁阀,限位开关,二联件,手轮机构等



    四、气动执行器的主要零部件材料:



    名称

    ZMA气动执行器

    缸体

    铝合金型材质硬质阳极氧化

    端盖

    压铸铝合金环氧树脂喷涂

    活塞

    压铸铝

    钢镀镍磷合金

    O型圈

    NBR

    螺栓

    304不锈钢







    五、法兰三通气动球阀的阀体主要零部件材料:



    零件名称

    主要材料

    阀体

    铸钢,不锈钢304316316L

    球芯

    OCr18Ni9OCr17Ni12Mo2

    阀座

    聚四氟乙烯

    阀杆

    OCr18Ni9OCr17Ni12Mo2

    填料

    聚四氟乙烯, 柔性石墨

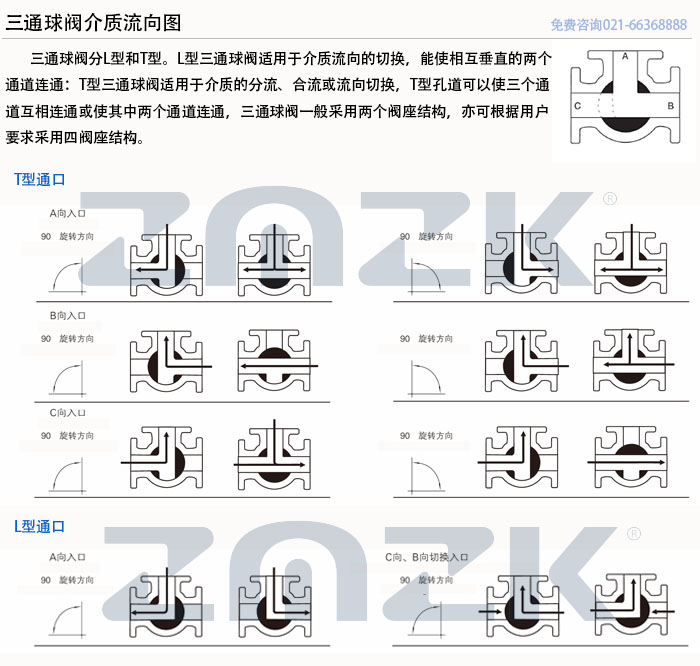

    六、法兰三通气动球阀的介质流向原理:

    三通球阀分L型和T型,介质流通方向见上图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。




    七、报价须知:

    1、 阀体参数:口径,工作压力,阀体材质,使用介质,温度,连接形式等参数

    2、 执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(-开式,-关式)

    3、可选附件:电磁阀,限位开关,二联件

    4、若已经由设计单位选定的三通法兰气动球阀型号,请将三通法兰气动球阀型号直接报与我司销售部订购。

    5、 如有需要定做的,可以和我们联系,欢迎来电咨:021-66368888

    请尽量详细提供关于法兰三通气动球阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
