一、二片式螺纹气动球阀概述:

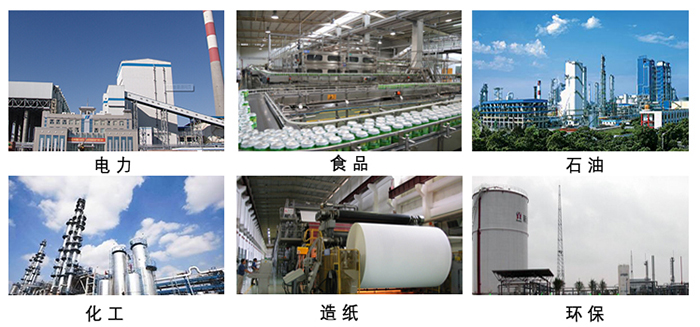

气动二片内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

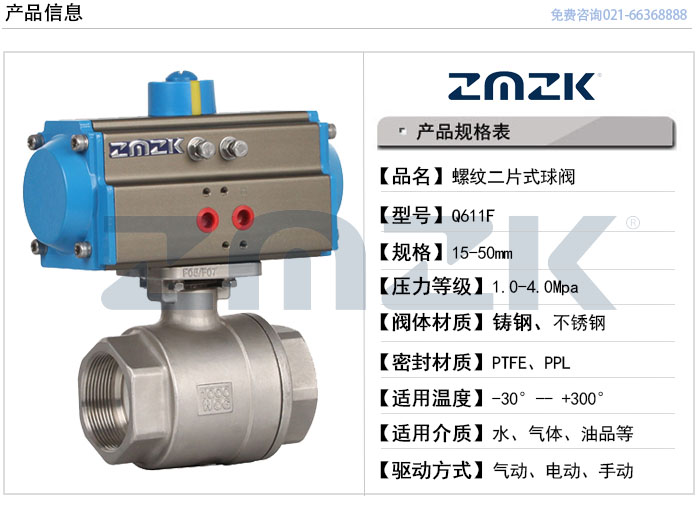

产品名称
二片式螺纹气动球阀
产品型号
Q611F
产品口径
15-50MM
产品压力
1.0Mpa-4.0 Mpa
阀体材质
铸钢，不锈钢304，316，316L
阀板材质
铸钢，不锈钢304，316，316L
驱动方式
手动、气动、电动
二、二片式螺纹气动球阀的主要特点:
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维护方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

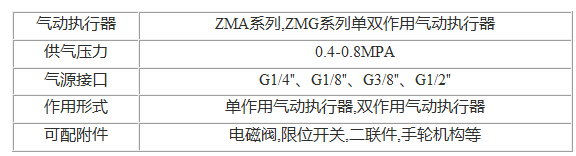

三、气动执行器的主要参数:
气动执行器
ZMA系列,ZMG系列单双作用气动执行器
供气压力
0.4-0.8MPA
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
单作用气动执行器,双作用气动执行器
可配附件

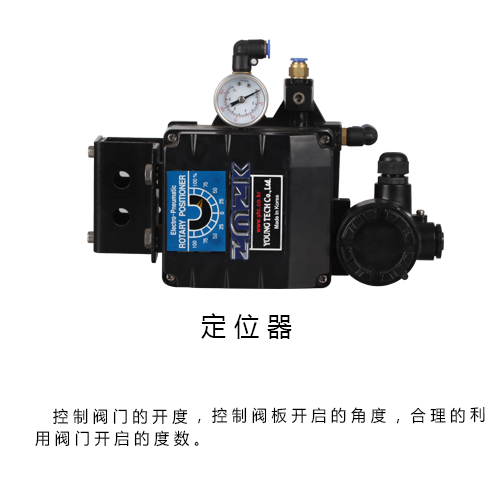

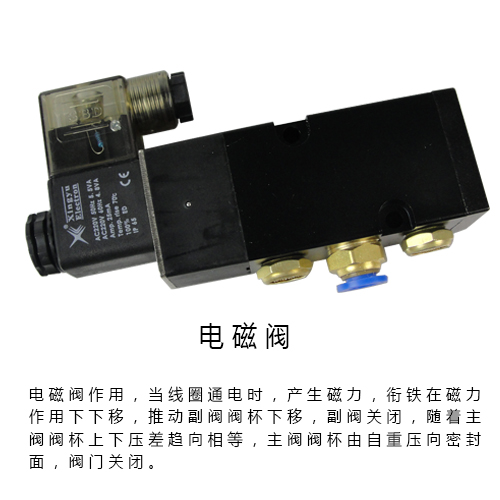

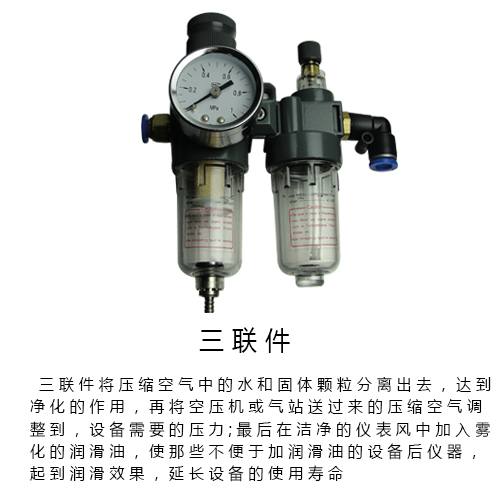

电磁阀,限位开关,二联件,手轮机构等
四、气动执行器的主要零部件材料:
名称
ZMA气动执行器
缸体
铝合金型材质硬质阳极氧化
端盖
压铸铝合金环氧树脂喷涂
活塞
压铸铝
轴
钢镀镍磷合金
O型圈
NBR
螺栓
304不锈钢
五、二片式螺纹气动球阀的阀体主要零部件材料:
零件名称
主要材料
阀体
铸钢,不锈钢304，316，316L
球芯
OCr18Ni9，OCr17Ni12Mo2
阀座
聚四氟乙烯
阀杆
OCr18Ni9，OCr17Ni12Mo2
填料
聚四氟乙烯, 柔性石墨
六、报价须知:
1. 阀体参数:口径,工作压力,阀体材质,使用介质,温度，连接形式等参数
2. 执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式)

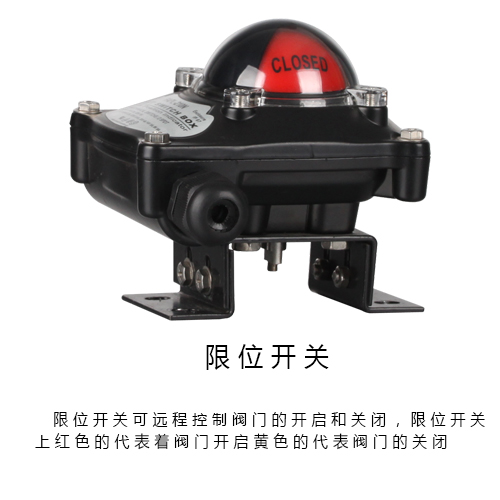

3. 可选附件:电磁阀,限位开关,二联件
4. 若已经由设计单位选定的气动二片式螺纹球阀型号，请将二片式螺纹气动球阀型号直接报与我司销售部订购。
5. 如有需要定做的,可以和我们联系,欢迎来电咨:021-66368888
请尽量详细提供关于二片式螺纹气动球阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
-

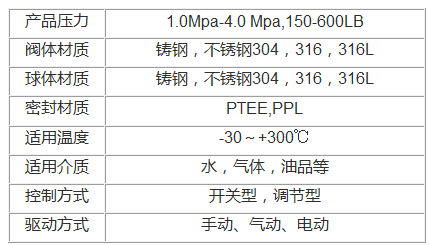

二片式螺纹气动球阀性能规范：
气动执行器的主要参数:

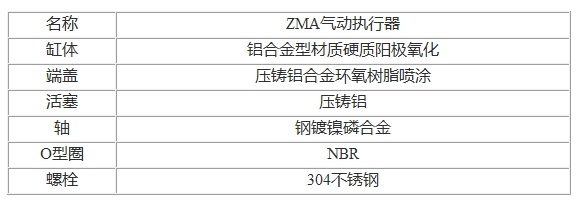

气动执行器的主要零部件材料:
二片式螺纹气动球阀连接尺寸：
注：以上尺寸仅供参考，具体尺寸以实物为准。
