三段式设计，安装方便 |
|
结构简单，维修方便 |
|
执行器缸体经过硬质氧化处理，更耐用 |
|
100%密封，不泄漏 |
|
-

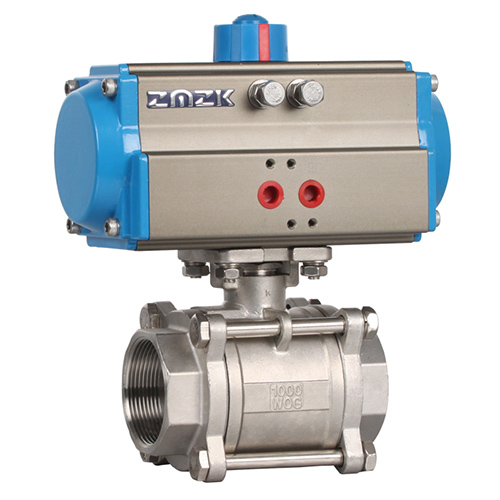

一、三片式外螺纹球阀概述:
三片式外螺纹球阀是由双（单）作用气动活塞式执行器和外螺纹球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力等工业部门。

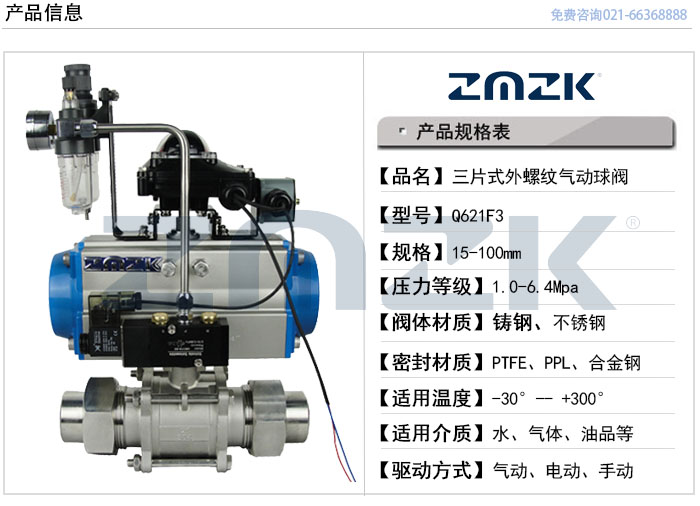

产品名称
三片式外螺纹气动球阀
产品型号
Q621F
产品口径
15-100MM
产品压力
1.0Mpa-4.0 Mpa
阀体材质
铸钢，不锈钢304，316，316L
阀板材质
铸钢，不锈钢304，316，316L
驱动方式
手动、气动、电动
二、三片式外螺纹球阀的主要特点:
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用
-

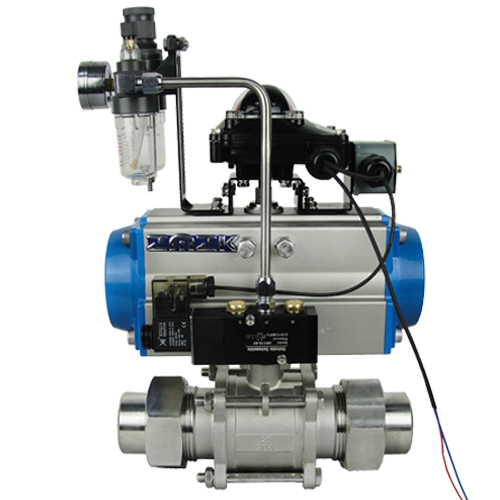

一、气动执行器的主要参数:
气动执行器
ZMA系列,ZMG系列单双作用气动执行器
供气压力
0.4-0.8MPA
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
单作用气动执行器,双作用气动执行器
可配附件
电磁阀,限位开关,二联件,手轮机构等
二、气动执行器的主要零部件材料:
名称
ZMA气动执行器
缸体
铝合金型材质硬质阳极氧化
端盖
压铸铝合金环氧树脂喷涂
活塞
压铸铝
轴
钢镀镍磷合金
O型圈
NBR
螺栓
304不锈钢
三、三片式外螺纹球阀的阀体主要零部件材料:
零件名称
主要材料
阀体
铸钢,不锈钢304，316，316L
球芯
OCr18Ni9，OCr17Ni12Mo2
阀座
聚四氟乙烯
阀杆
OCr18Ni9，OCr17Ni12Mo2
填料
聚四氟乙烯, 柔性石墨
