一、三片式焊接气动球阀概述:
气动三片式内螺纹球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力等工业部门。

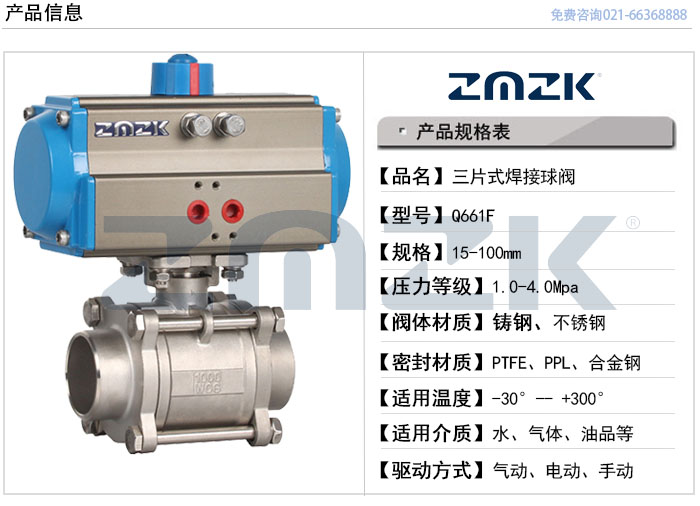

产品名称
三片式焊接气动球阀
产品型号
Q661F
产品口径
15-100MM
产品压力
1.0Mpa-4.0 Mpa
阀体材质
铸钢，不锈钢304，316，316L
阀板材质
铸钢，不锈钢304，316，316L
驱动方式
手动、气动、电动
四、气动执行器的主要参数:
气动执行器
ZMA系列,ZMG系列单双作用气动执行器
供气压力
0.4-0.8MPA
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
单作用气动执行器,双作用气动执行器
可配附件

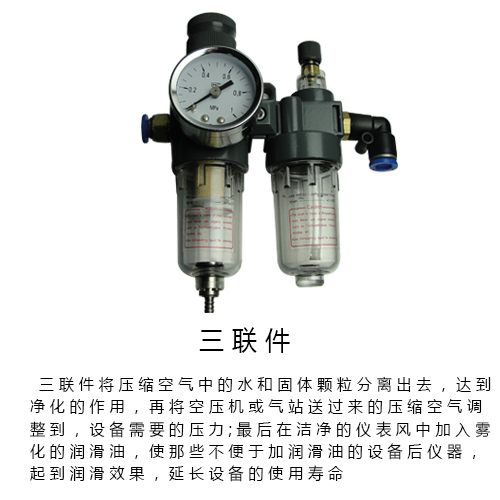

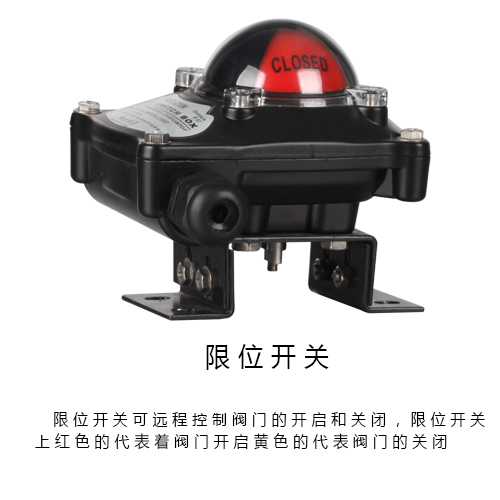

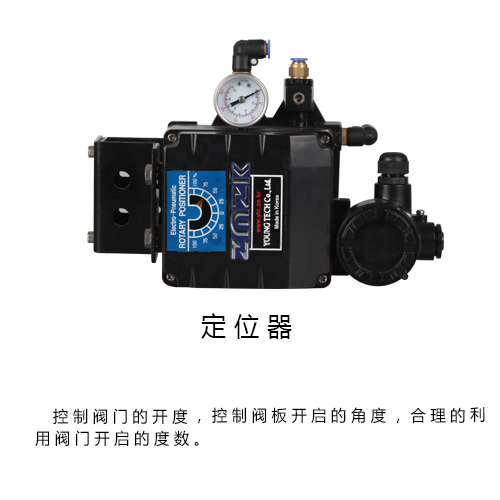

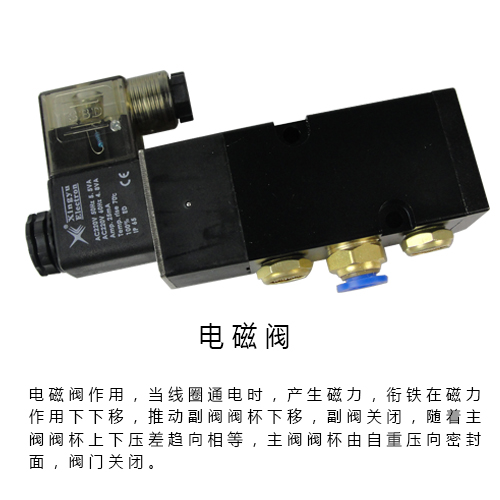

电磁阀,限位开关,二联件,手轮机构等
五、气动执行器的主要零部件材料:
名称
ZMA气动执行器
缸体
铝合金型材质硬质阳极氧化
端盖
压铸铝合金环氧树脂喷涂
活塞
压铸铝
轴
钢镀镍磷合金
O型圈
NBR
螺栓
304不锈钢
五、三片式焊接气动球阀的阀体主要零部件材料:
零件名称
主要材料
阀体
铸钢,不锈钢304，316，316L
球芯
OCr18Ni9，OCr17Ni12Mo2
阀座
聚四氟乙烯
阀杆
OCr18Ni9，OCr17Ni12Mo2
填料
聚四氟乙烯, 柔性石墨
六、三片式焊接气动球阀报价须知:
1、 阀体参数:口径,工作压力,阀体材质,使用介质,温度，连接形式等参数
2、 执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式)
3、可选附件:电磁阀,限位开关,二联件
4、 若已经由设计单位选定的三片式焊接气动球阀型号，请将三片式焊接气动球阀型号直接报与我司销售部订购。
5、 如有需要定做的,可以和我们联系,欢迎来电咨:021-66368888
请尽量详细提供关于三片式焊接气动球阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
-

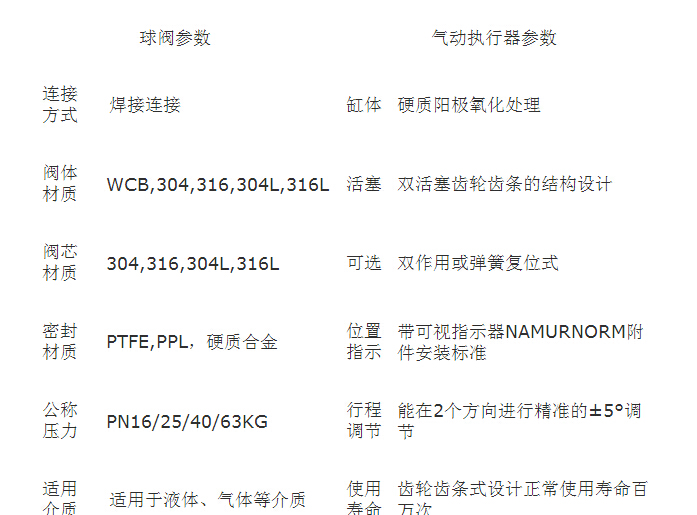

三片式焊接气动球阀性能规范：

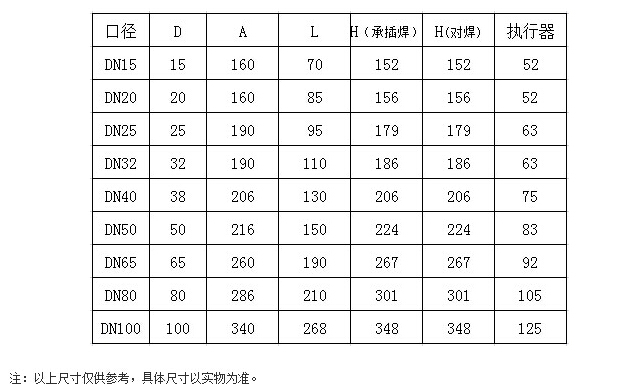

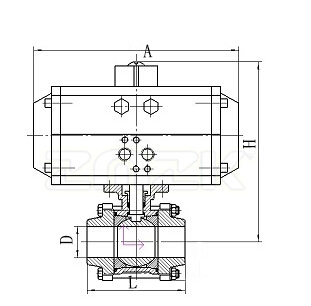

三片式焊接球阀的尺寸如下：
