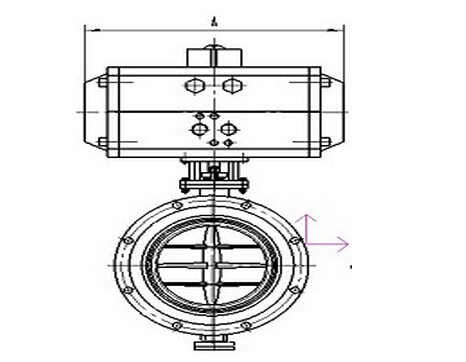

一、法兰硬密封气动蝶阀概述:

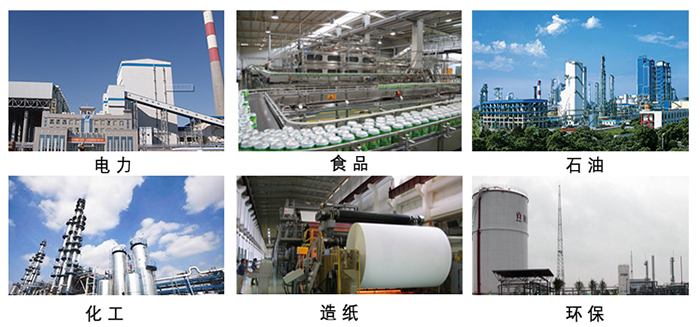

法兰硬密封气动蝶阀采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

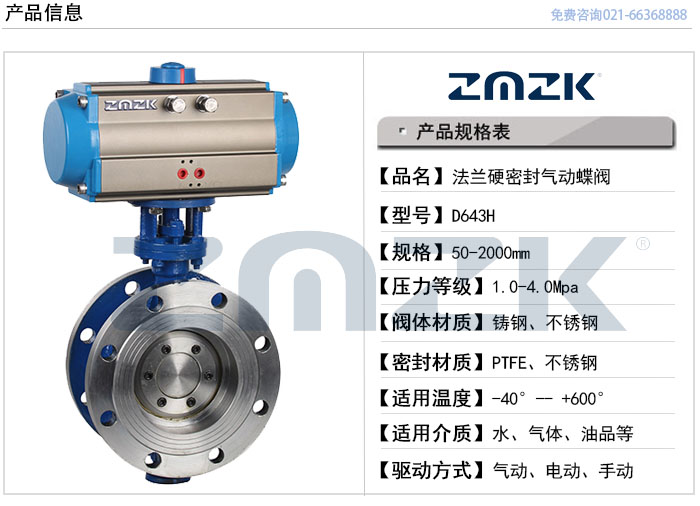

产品名称	法兰硬密封气动蝶阀
产品型号	D643H
产品口径	50-1200MM
产品压力	1.0Mpa-4.0 Mpa
阀体材质	铸钢，不锈钢304，316，316L
阀板材质	铸钢，不锈钢304，316，316L
驱动方式	蜗轮、手动、气动、电动

二、法兰硬密封气动蝶阀的主要特点:

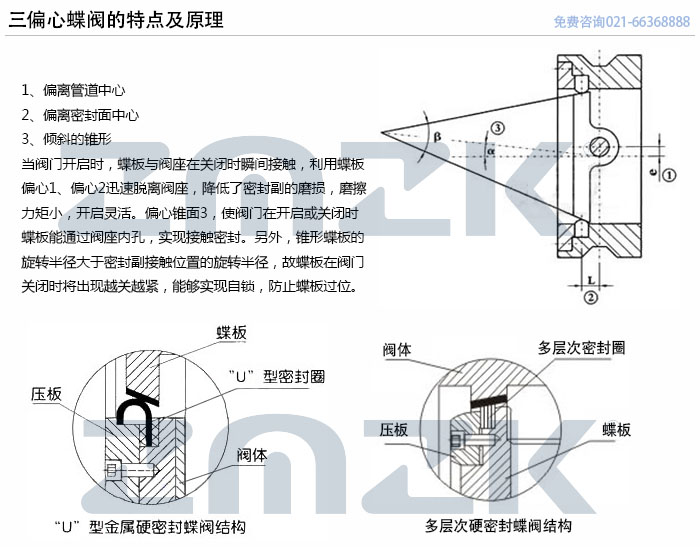

1、设计采用三偏心原理，开启密封即分离，关闭接触即密封，因此密封性能可靠；

2、密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、耐腐蚀、使用寿命长的特点；

3、轴向定位装置，解决轴向密封面磨损泄漏的难题，传动装置可任意方向安装；

4、过流面积大，流阻系数小，流通能力强；

5、抗老化、抗辐射、经久耐用；

6、密封可调节，10万次寿命无泄漏。

三、法兰硬密封气动蝶阀的执行标准:



制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92



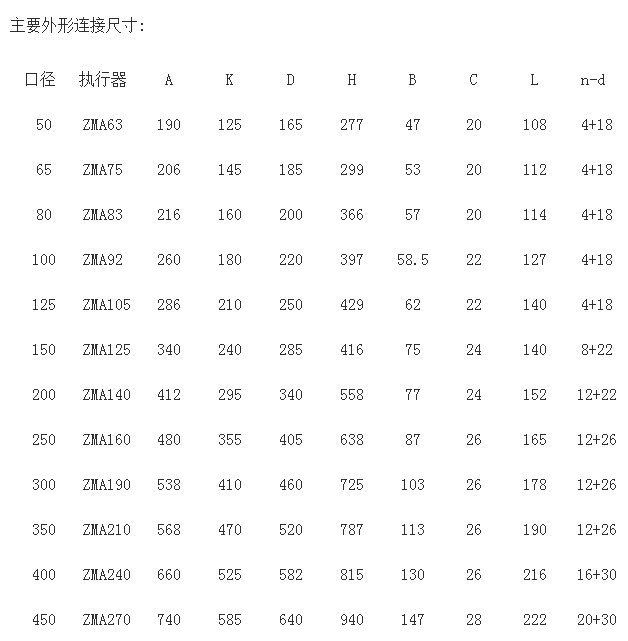

四、气动执行器的主要参数:



气动执行器型号	ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力	0.5-0.7MPA
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	单作用气动执行器,双作用气动执行器

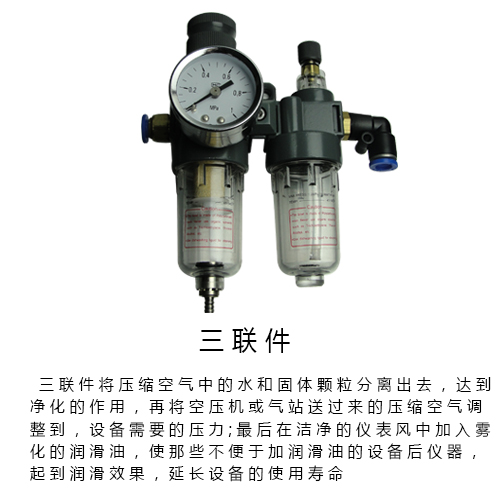

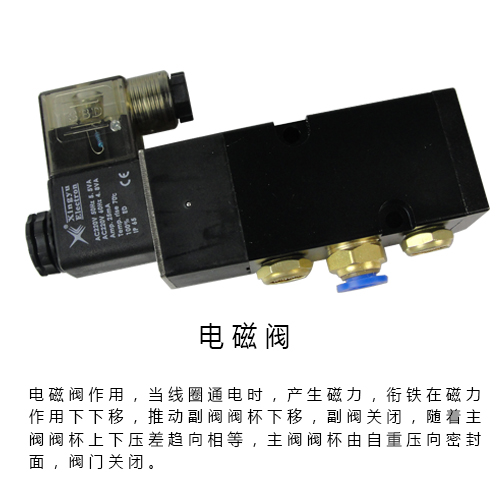

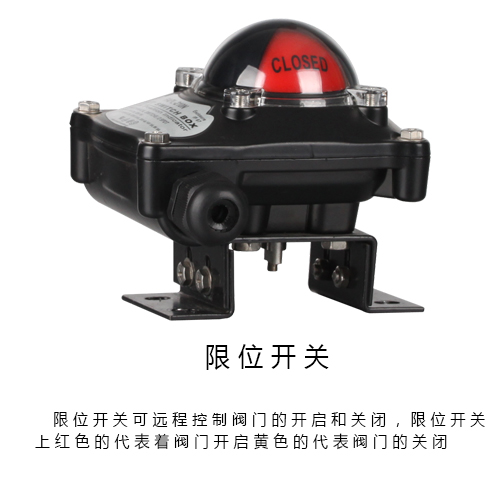

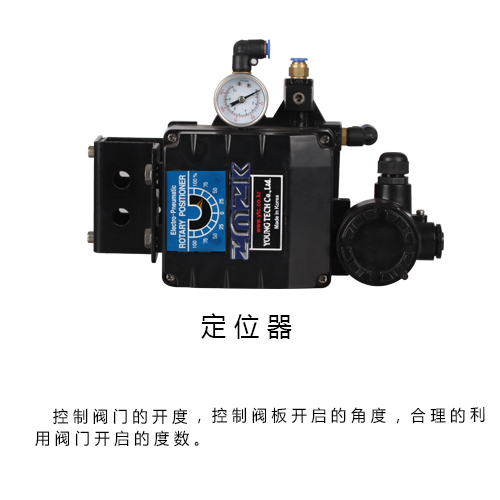

可配附件	电磁阀,限位开关,二联件,手轮机构等

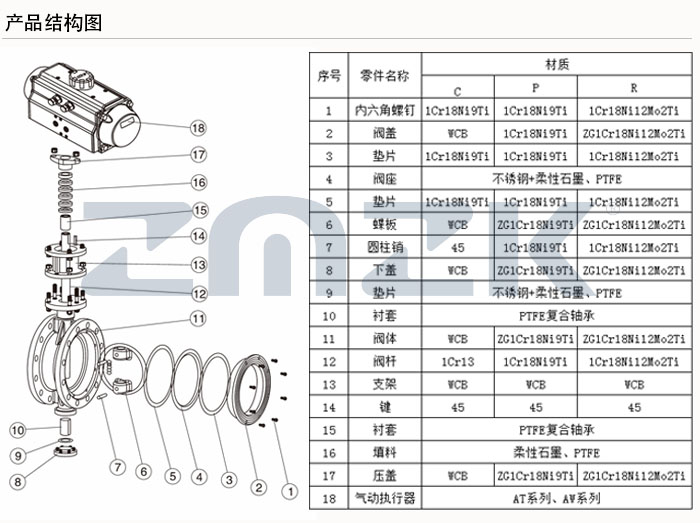

五、法兰硬密封气动蝶阀的主要零部件材料:



零件名称	主要材料
阀体	铸钢、不锈钢、铬钼钢、合金钢
蝶阀	铸钢、不锈钢、铬钼钢、合金钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨
