介质为空气及非腐蚀性气体 |
|
常用于负压 |
|
阀杆不上下窜动 |
|
耐用，使用寿命长 |
|
-

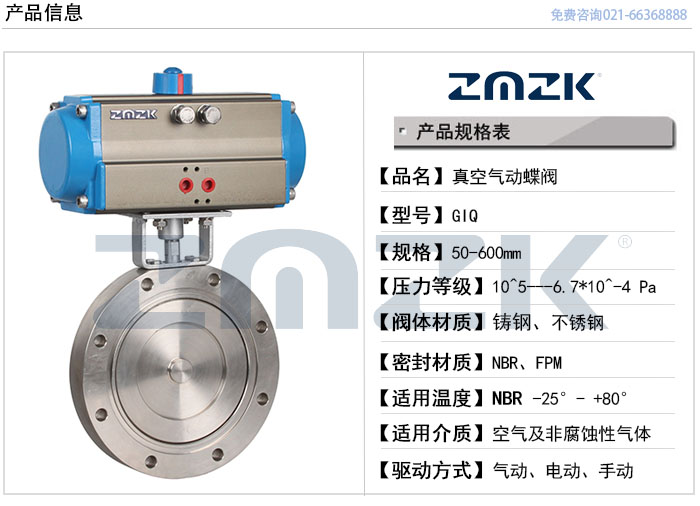

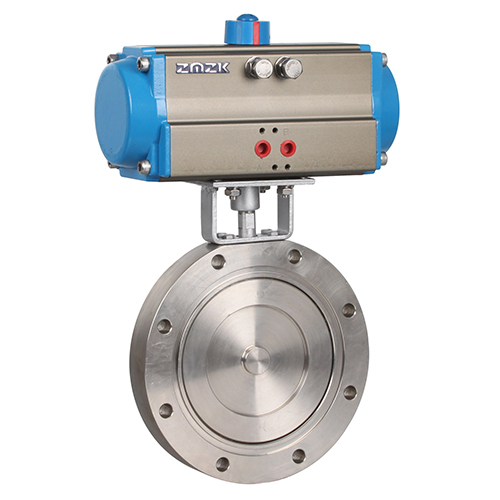

一GIQ高真空气动蝶阀概述:
GIQ系列气动真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。气动真空蝶阀是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。气动真空蝶阀可选配反馈信号装置及电气阀门定位器。气动真空蝶阀适用的工作介质为空气及非腐蚀性气体。
产品名称
高真空气动蝶阀
产品型号
GIQ
产品口径
50-1200MM
产品压力
0.25Mpa以下
阀体材质
铸钢，不锈钢304，316，316L
阀板材质
铸钢，不锈钢304，316，316L
驱动方式
蜗轮、手动、气动、电动
二、真空气动蝶阀的主要特点:
1. 阀门能承受正压力
2. 阀杆不上下窜动；
3. 气动真空蝶阀气缸采用1/4旋转式气缸，角度可调 1°～5°。
高真空气动蝶阀的执行标准:
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
四、气动执行器的主要参数:
气动执行器型号
ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力
0.5-0.7MPA
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
单作用气动执行器,双作用气动执行器
可配附件
电磁阀,限位开关,二联件,手轮机构等
五、真空气动蝶阀的主要零部件材料:
零件名称
主要材料
阀体
铸钢、不锈钢
蝶阀
铸钢、不锈钢
密封圈
丁腈橡胶、氟橡胶
阀杆
铸钢、不锈钢
填料
氟塑料
六、关于产品质量
1.本公司所有产品质保期为提货之日起12个月,质量三包,质保期后供方有偿提供配件及技术服务.
2.如有需要定做的,可以和我们联系,欢迎来电咨:021-66368888
八:报价须知:
1.阀体参数:口径,工作压力,阀体材质,使用介质,连接形式等参数
2.执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式)
3.可选附件:电磁阀,限位开关,二联件
请尽量详细提供关于高真空气动蝶阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
-
产品名称
高真空气动蝶阀
产品型号
GIQ
产品口径
50-1200MM
产品压力
0.25Mpa以下
阀体材质
铸钢，不锈钢304，316，316L
阀板材质
铸钢，不锈钢304，316，316L
驱动方式
蜗轮、手动、气动、电动
二、真空气动蝶阀的主要特点:
1. 阀门能承受正压力
2. 阀杆不上下窜动；
3. 气动真空蝶阀气缸采用1/4旋转式气缸，角度可调 1°～5°。
高真空气动蝶阀的执行标准:
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
四、气动执行器的主要参数:
气动执行器型号
ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力
0.5-0.7MPA
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
单作用气动执行器,双作用气动执行器
可配附件
电磁阀,限位开关,二联件,手轮机构等
五、真空气动蝶阀的主要零部件材料:
零件名称
主要材料
阀体
铸钢、不锈钢
蝶阀
铸钢、不锈钢
密封圈
丁腈橡胶、氟橡胶
阀杆
铸钢、不锈钢
填料
氟塑料
