内壁抛光、表面光亮、轻巧美观、清洁卫生、无死角易清洗 |
|
启闭力矩小、响应迅速 |
|
可拆连接，工作稳定 |
|
密封可靠、替代进口 |
|
-
技术规范
设计依据
GB标准
设计标准
GB/12238-1989
实验和检验
JB/T9092
-
一、气动卫生级蝶阀的主要参数:
产品名称
气动卫生级蝶阀
产品型号
D681X
产品口径
15-150MM
产品压力
1.0Mpa-2.5Mpa
阀体材质
304，316，316L
阀板材质
304，316，316L
密封材质
NBR,EPDM,PTFE
适用温度
≤80℃
适用介质
水，气体，油品等
控制方式
开关型，调节型
驱动方式
手动、气动、电动
二、气动执行器的主要参数:
气动执行器型号
ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力
0.5-0.7MPA
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
单作用气动执行器,双作用气动执行器
可配附件
电磁阀,限位开关,二联件,手轮机构等

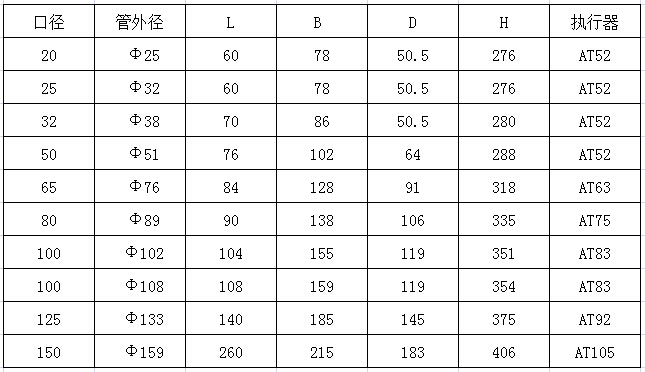

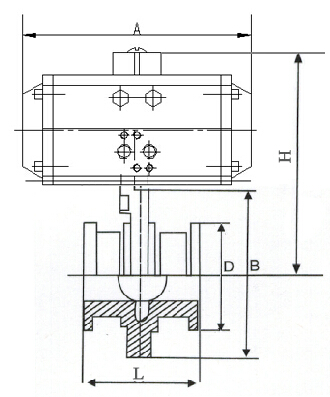

三、卫生级气动蝶阀的外形尺寸图:
注：以上尺寸仅供参考，具体尺寸以实物为准。
