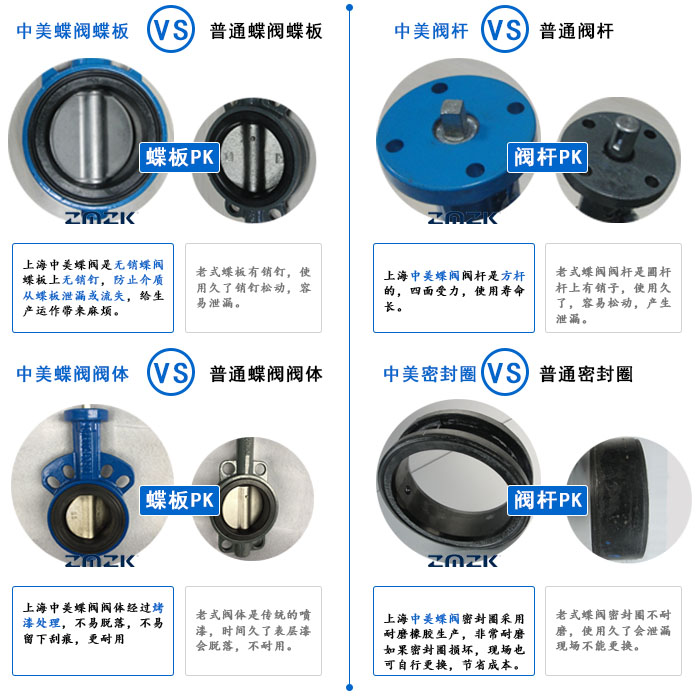

无销蝶阀，阀板无销钉不泄漏 |
|
阀体是烤漆，不易留下刮痕 |
|
密封圈更耐磨，可更换，维修方便省时省成本 |
|
常规型号当天发货，交货快 |
|
-

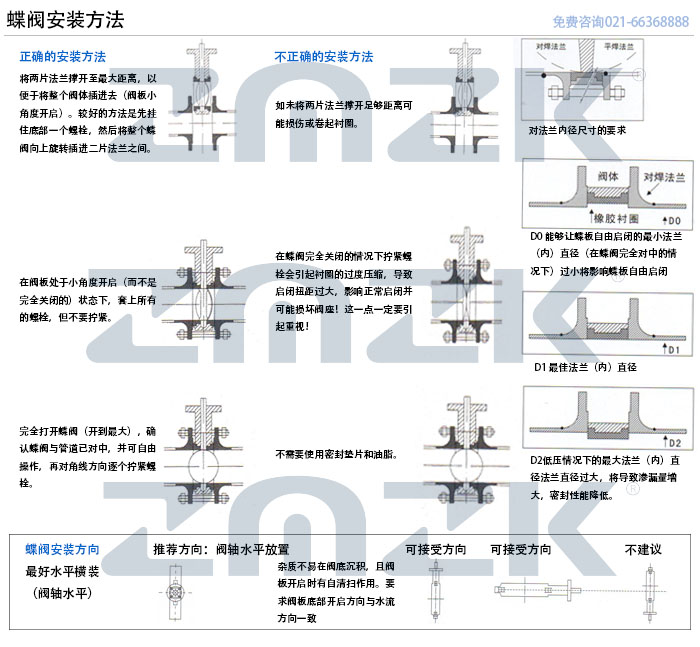

蝶阀安装要点
1、要求使用对焊法兰，不建议采用平焊法兰，因为钢管伸进平焊法兰，容易碰到阀板，影响阀板自由启闭
2、确认法兰尺寸必须允许阀板自由转动，法兰内径不能过小或过大，见右下图
3、蝶阀装上后不允许再焊接法兰，以免烫伤衬圈。

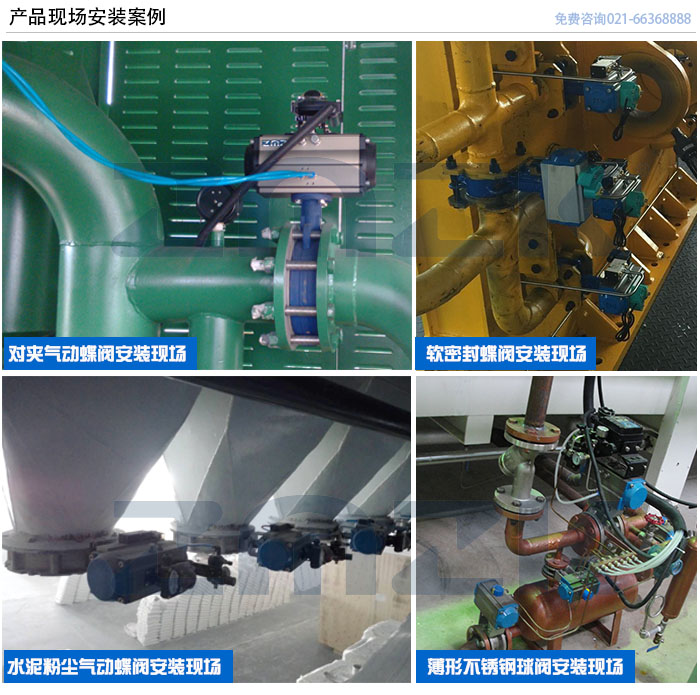

成功合作案例
-

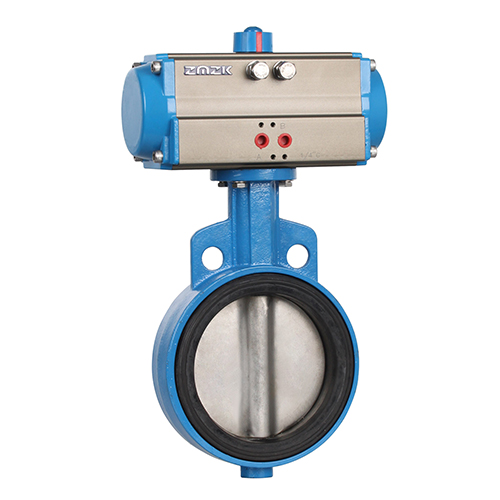

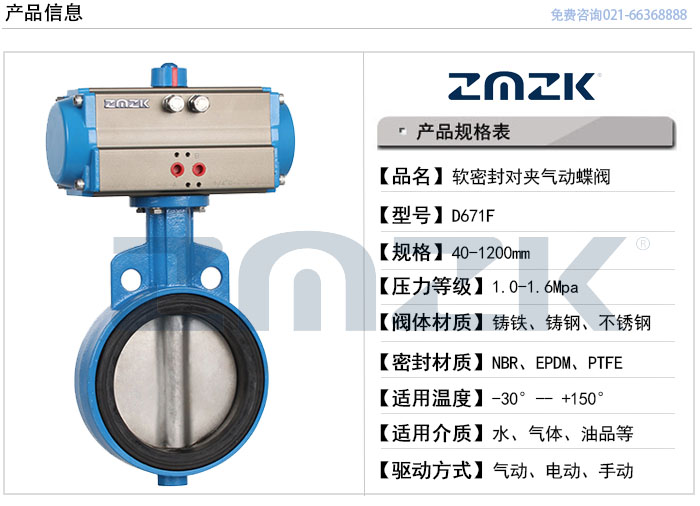

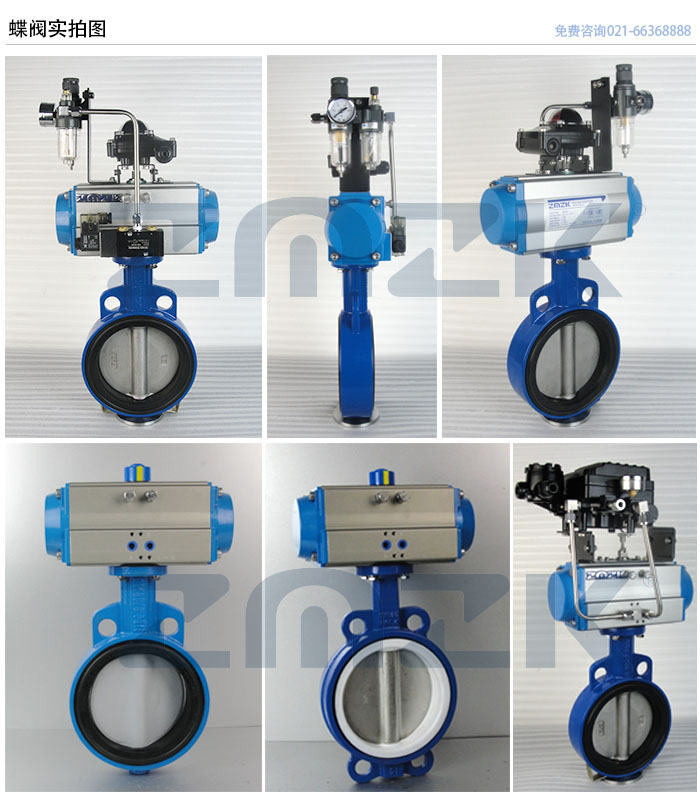

一、软密封气动对夹式蝶阀的执行标准:
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
二、气动执行器的主要参数:
气动执行器
ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力
0.5-0.7MPA
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
单作用气动执行器,双作用气动执行器
可配附件
电磁阀,限位开关,二联件,手轮机构等
三、软密封气动对夹式蝶阀的主要零部件材料:
零件名称
主要材料
阀体
铸铁,铸钢,不锈钢
蝶阀
铸铁,铸钢,不锈钢及特殊材料
密封圈
各种橡胶,聚四氟
阀杆
不锈钢
填料
O型圈,柔性石墨
四、软密封气动对夹式蝶阀的技术参数
技术参数
公称通径
DN150-1200mm
连接方式
对夹式
气缸配置
ZMA执行器
气缸形式
双作用、单作用（弹簧复位）
控制方式
开关型、调节型
公称压力
10、16、25bar（如需更高压力订货时请注明）
气源压力
双作用：4~8bar、单作用：5~8bar
环境温度
标准型:-20~80℃
阀体材质
铸铁（Q）、碳钢（C）、不锈钢（304、316、316L）
密封材质
丁晴橡胶（X）、聚四氟乙烯（F）、全内衬聚四氟乙烯（F46）
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造
主要外形尺寸-PN16（16bar）
公称通径
DN
外形尺寸
连接尺寸
执行器型号
L
A
H
K
N-D
50
42
160
232
125
4-16
ZMA52
65
44
190
261
145
4-16
ZMA63
80
44
206
279
160
8-16
ZMA75
100
50
216
307
180
8-16
ZMA83
125
56
260
328
210
8-16
ZMA92
150
56
286
356
240
8-16
ZMA105
200
60
340
417
295
12-20
ZMA125
250
68
412
467
355
12-24
ZMA140
300
78
480
530
410
12-24
ZMA160
350
78
480
566
470
16-24
ZMA160
400
102
538
637
525
16-27
ZMA190
450
114
568
694
585
20-27
ZMA210
500
127
660
759
650
20-27
ZMA240
600
151
740
855
770
20-33
ZMA270
备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化
